袋式過濾器作為工業流體凈化的關鍵設備，其結構緊湊、過濾精準、操作便捷，廣泛應廣泛應用于水處理、化工、食品飲料、制藥等諸多領域。其穩定的過濾性能源于科學的結構設計，每個部件既獨立發揮作用，又相互協同配合，共同實現固液或固氣分離的核心功能。本文將為您詳細介紹袋式過濾器結構組成相關內容。

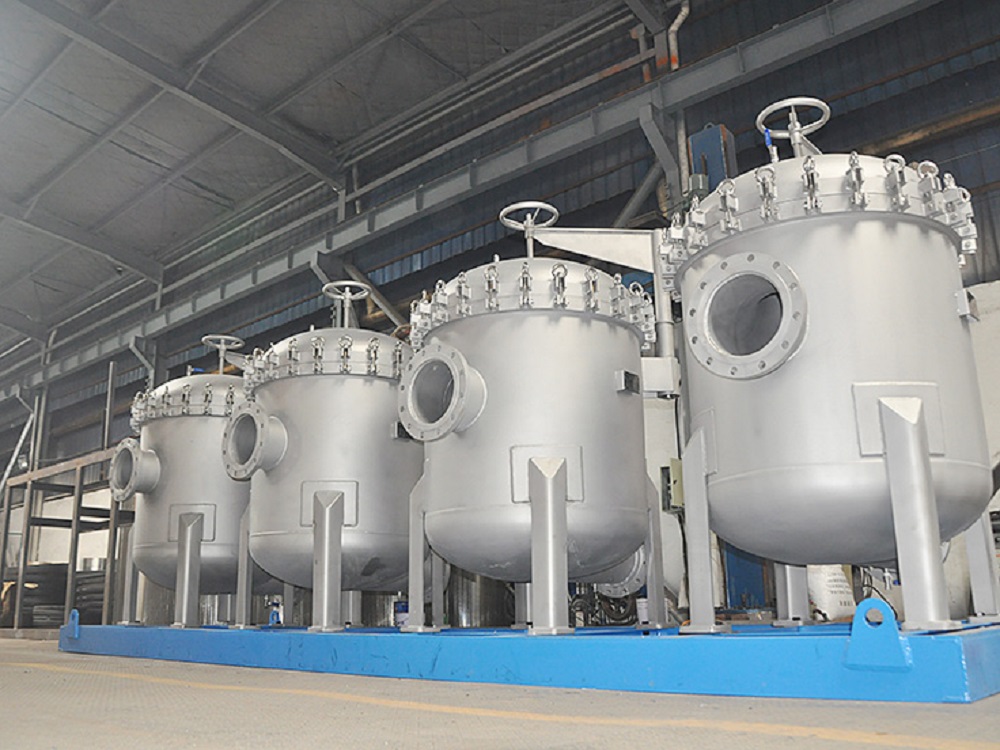

袋式過濾器結構組成
一、承載基礎：過濾器殼體
殼體是袋式過濾器的框架支撐與密封載體，如同設備的"軀干"，直接決定了設備的承壓能力與適用場景。其結構設計需兼顧強度與密封性，通常采用圓筒形或方形結構，材質選擇則根據過濾介質特性而定：針對腐蝕性較強的化工流體，多選用304或316不銹鋼，這類材質不僅耐酸堿腐蝕，且表面經機械噴砂拋光處理后易于清洗；對于低壓力、一般性過濾場景，經濟實用的PP塑料殼體更為常見。
殼體通常由濾筒與筒蓋兩部分組成，二者通過特殊結構密封鎖緊。主流設計采用四套搖錘式環首螺栓連接，能有效承受極高的過濾壓力和水錘式沖擊，避免介質泄漏。部分設備還配備快開機構，如卡扣、法蘭等，可實現筒蓋快速開合，大幅縮短濾袋更換時間。殼體側面或頂部設有進口管道接口，底部或側面則對應出口接口，形成"側進側出"或"側進底出"的流體路徑，其中側進底出設計更便于設備清洗維護。此外，殼體底部常設有排污口，用于排放過濾結束后的殘留液體，提升設備實用性。
二、過濾核心：濾袋組件
濾袋是袋式過濾器實現雜質攔截的核心元件，其性能直接決定過濾精度與效率。濾袋多采用圓筒狀設計，頂部配備彈性密封圈或固定環，能與殼體緊密貼合，從根源上降低側漏風險，保障過濾精度達標。
濾袋的材質選擇需精準匹配應用場景：聚丙烯（PP）濾袋耐酸堿性好，適用于一般性液體過濾；聚酯（PE）濾袋耐高溫性能突出，可應對中高溫流體場景；尼龍（Nylon）濾袋機械強度高，適合過濾有一定壓力的粘稠介質；而聚四氟乙烯（PTFE）濾袋則具備耐強腐蝕、耐高溫的雙重優勢，常用于高端化工與制藥領域。過濾精度是濾袋的關鍵參數，可根據需求從0.5μm覆蓋至1000μm，其中1-10μm精度范圍的濾袋在工業生產中應用最為廣泛。
三、支撐保障：內部支撐結構
支撐結構是濾袋的"骨架"，主要作用是防止濾袋在壓力作用下變形、破裂，確保過濾過程穩定進行。最常見的支撐結構為金屬網籃，多由不銹鋼絲編織而成，其網孔尺寸需遠大于濾袋孔徑，既保證流體順暢通過，又能提供足夠的支撐強度。
支撐網籃的設計需與濾袋尺寸精準匹配，確保濾袋能完全貼合網籃內壁，避免因局部受力不均導致破損。在多袋式過濾器中，支撐網籃會根據濾袋數量均勻分布，保證每個濾袋都能獲得穩定支撐，同時使流體在殼體內均勻分配，提升整體過濾效率。部分輕型過濾場景也會采用塑料框架作為支撐結構，在滿足支撐需求的同時降低設備重量與成本。
四、密封與控制：輔助功能部件
1.密封裝置
密封性是保障過濾效果的關鍵，袋式過濾器的密封裝置主要包括兩處：一是濾袋頂部與殼體的密封，通過彈性密封圈實現緊密貼合；二是筒蓋與濾筒的密封，通常采用橡膠密封墊片配合鎖緊機構，確保高壓環境下無介質泄漏。這些密封元件需根據過濾介質的溫度、腐蝕性等特性選擇適配材質，避免因老化或腐蝕導致密封失效。
2.控制與輔助部件
進出口管道上均配備閥門，用于控制流體的進出與過濾過程的啟停。部分設備還設有排氣閥，可在過濾開始前排出殼體內的空氣，防止氣阻影響過濾效率。對于大型或自動化程度較高的袋式過濾器，還會配備壓力監測儀表，實時顯示殼體內壓力變化，當壓力差達到設定值時，提示操作人員更換濾袋。
袋式過濾器的結構組成圍繞"高效過濾、便捷維護、穩定運行"的核心需求設計，殼體提供安全承載，濾袋實現精準過濾，支撐結構保障運行穩定，密封與控制部件則提升設備可靠性。如果您想了解更多袋式過濾器結構組成相關的資訊，歡迎隨時在本網站留言或來電咨詢相關資訊！感謝您認真閱讀！
